行星減速機系列
HJZ系列行星齒輪減速器
時間:2017-05-04 09:20:14

HJZ系列行星齒輪減速器

1、前言

  HJZ系列減速器,是鑄軋機軋輥驅動裝置專用減速器,是我公司根據傳動原理綜合研制成功的新型減速器,是雙行星齒輪傳動減速器的重大突破。

  2、類型、特點和適用范圍

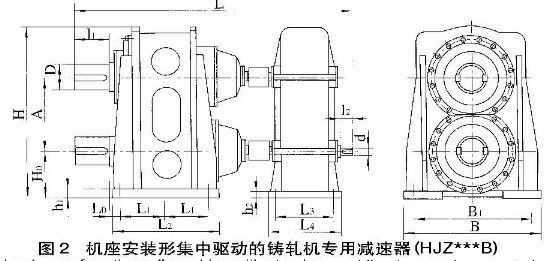

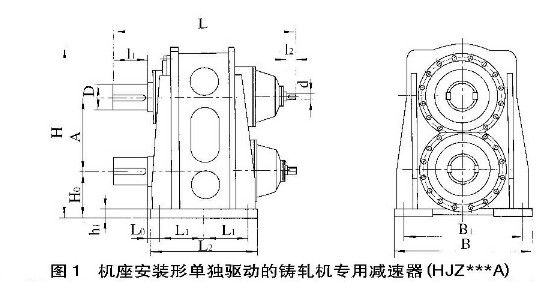

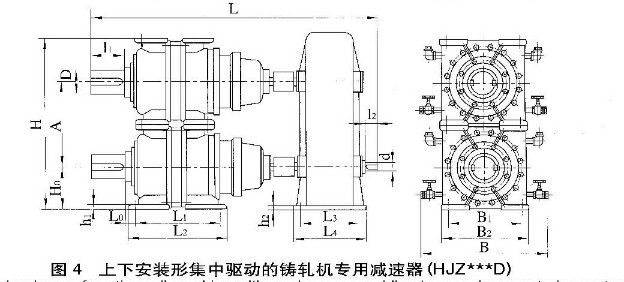

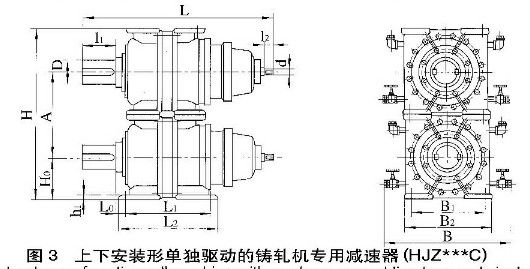

  鑄軋機軋輥驅動專用減速器按安裝形式有兩種類型。即:機座安裝型(見圖1、圖2)和上下安裝型(見圖3、圖4)。鑄軋機軋輥驅動專用減速器按驅動形式有兩種類型。即由多臺電機驅動的單獨驅動形式(不帶分流箱,見圖1、圖3)和一臺電機驅動的集中驅動形式(帶分流箱見圖2、圖4)。鑄軋機專用減速器的單獨驅動形式傳動裝置簡單.軋輥輥速用電器裝置控制,可用于不同輥徑、不同輥速的鑄軋機.,集中驅動形式的傳動裝置比單獨驅動形式多了分流箱,用它代替了單獨驅動形式的電器控制裝置。從經濟指標考慮,優先推薦單獨驅動形式的傳動裝置。鑄軋機專用減速器的單獨驅動形式和集中驅動形式適用于任何鑄軋機的軋制工作狀態。對于軋輥在工作中處于磨損狀態的鑄軋機,單獨驅動形式的鑄軋機專用減速器可通過對電機轉速的調節來保證軋輥輥速相同,從而保證軋制工件的表面質量。單獨驅動形式不僅能用于相同直徑的軋輥,還可用于不同直徑(不僅是直徑的磨損)的軋輥。集中驅動形式僅適用于軋輥直徑相同的鑄軋機,當產品表面質量要求較高時只能通過修正輥徑來保證軋輥輥速。

  3、主要技術參數

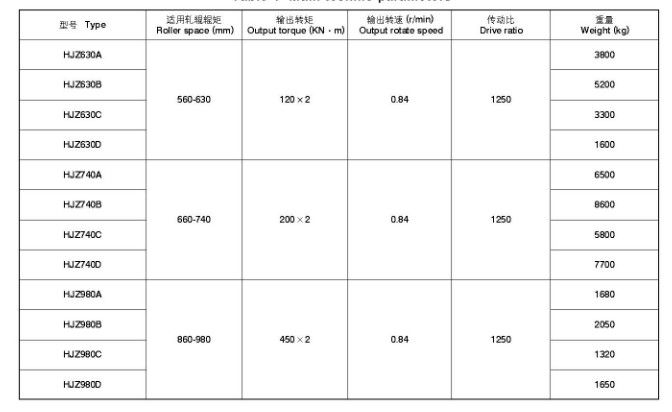

  鑄軋機專用減速器主要技術參數見表1.

  4、外形、安裝尺寸

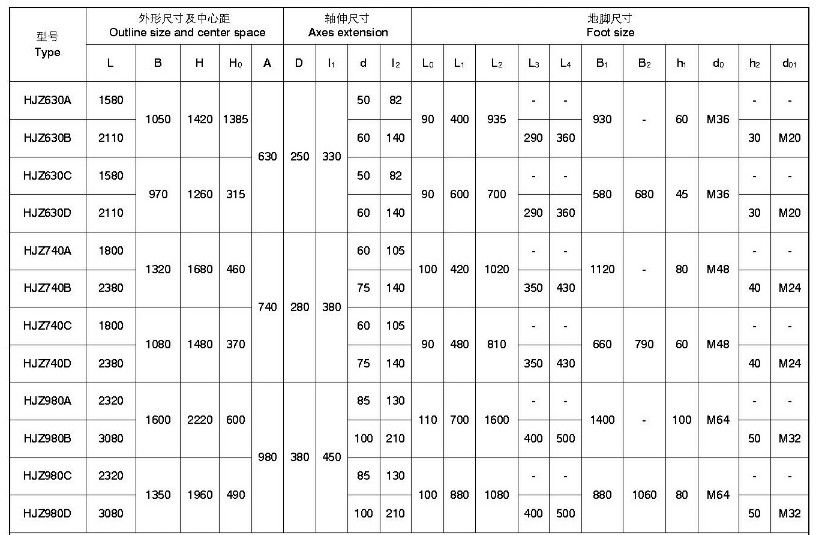

  鑄軋機專用減速器外形安裝尺寸見表2.

表2  外形、安裝尺寸

5、選型方法

鑄軋機專用減速器的選型方法是根據鑄軋機的軋輥中心距和軋輥所需軋制力矩及軋輥的轉速來選擇。

  例.有一軋輥中心距為960mm的鑄軋機,軋螺絲所需的軋制力矩是2×400kN.m軋輥轉速0.84r/min。查表1.則選擇HJ2980傳動裝置。

  6、安裝、使用與維護

  傳動裝置中的減速器與電動機和工作機械之間的連接應用彈性聯軸器、齒式聯軸器或其他非剛性聯軸器。并進行認真仔細的調整,以保證裝配精度。

  嚴禁強行打擊或沖擊裝配,以防損壞密封件、擋圈和軸承等零件。

  傳動裝置中的減速器投入使用之前,特別要檢查減速器是否注入了所要求的潤滑油,在任何情況下,減速器油位不能低于油標最低位置。

  安裝好的減速器正式使用前必須負荷試車。負荷試車前空運轉2h。在空運轉正常的情況下開始負荷試驗。在條件許可時應按以下四階段逐步加載:

  第一階段為額定載荷的25%

  第二階段為額定載荷的50%.

  第三階段為額定載荷的75%.

  第四階段為額定載荷的100%。

  對于現場條件不可能逐步加載時,最少也必須進行空轉2h及滿負荷運轉4h。

  鑄軋機專用減速器采用油池潤滑。首次使用時,減速器運轉300-600h后,潤滑油就必須更換。排放潤滑油需在減速器停車后潤滑油未冷時。此后每當減速器運轉1500-5000h更換一次,這主要由工作環境決定。但是潤滑油每次更換的間隔時間不應超過18個月。減速器應更換同等級的潤滑油,不同等級的或者不同工廠所生產的潤滑油絕不能混合在一起使用。
